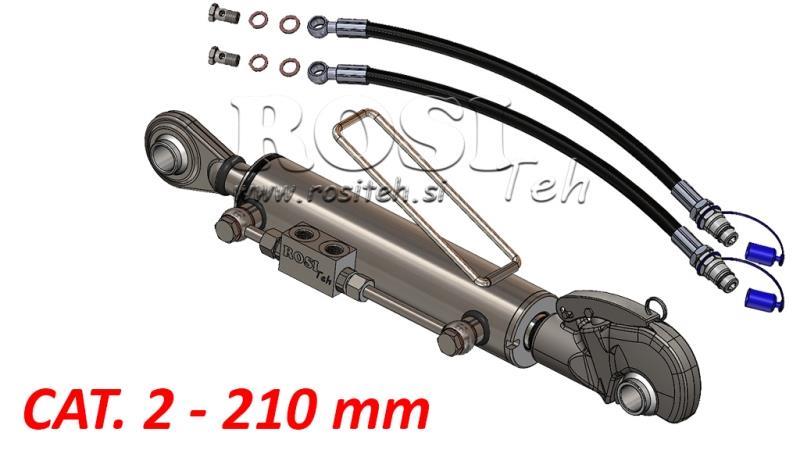

HIDRAULIKUS FŰGGESZTŐKAR AUTÓMATIKUS - 2 KAT. 63/35-210 (45-95HP)(25,4)

HIDRAULIKUS FÜGGESZTŐKAR

(angolu: top link vag third point, németül: hydrauslicher oberlenker) alapvetően egy normál kettős működésű hidraulikus munkahenger, hegesztett csatlakozásokkal a traktor és a traktor tartozéka közé való felszereléshez. Mindenesetre ez a traktor frissítése, ha még nincs benne az alapban. A hidraulikus függesztőkar korrózióvédelmet horganyozás biztosítja. Minden hidraulikus függesztőkar blokkszeleppel is fel van szerelve, ami a biztonságot szolgálja. A hidraulikatömlő megsérülése esetén a föggesztőkar -henger, így a traktorrögzítés is ugyanazon a helyen marad. A blokkszelep arra is szolgál, hogy a tömlők a menet közbeni rezgések ellenére ne legyenek nyomás alatt, és így a traktor hidraulika szelepe ne feszüljön.

A hidraulikus függesztőkar leggyakoribb típusai:

- Standard hidraulikus függesztőkar

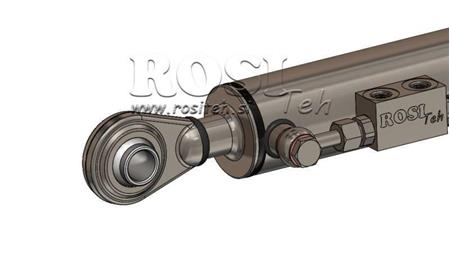

(mindkét oldalon hegesztett szemes csapággyal rendelkezik)

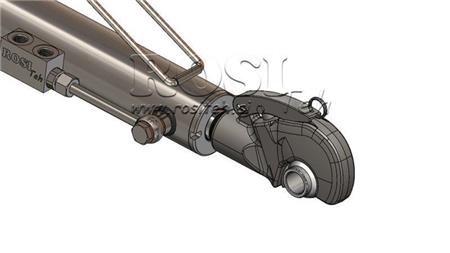

- Automata hidraulikus függesztőkar

(a golyóhoz egy automatikus gyorsszorító kampó van felszerelve a dugattyúrúdra a traktor rögzítéséhez)

- Speciális hidraulikus függesztőkar

(ez egy automata függesztőkar, de szemcsapágy helyett speciális horog van a hengerre hegesztve, amely lehetővé teszi a függesztőkar nagyobb mozgását balra vagy jobbra)

- Menetes hidraulikus függesztőkar

(a függesztőkar hossza a menet hosszával meghosszabbítható)

A hidraulikus függesztőkar használata:

Hidraulikus függesztőkarnak ill A római anyák egyre inkább nélkülözhetetlenek minden traktoron, különösen a talajszántáshoz használt ekéken, ahol az eke pontos beállítása lehetséges. Kifejezetten hasznosak talajgyalu deszkáknál, valamint traktoros targoncáknál is, ahol billentésre, sőt fennsíkon a teher billentésére használjuk.

Hogyan válasszuk ki a megfelelő hidraulikus függesztőkart a traktorunkhoz?

1. LÉPÉS: Hány ló van annak a traktornak, amelyen a függesztőkart használni fogják?

1. kategória: 20-55 LE (15-40 kW) traktorokhoz

2. kategória: 45-95 LE (35-70 kW) traktorokhoz

3. kategória: 80-210 LE (60-155 kW) traktorokhoz

4. kategória: 180-380 LE (135-285 kW) traktorokhoz

Egyébként érdemes megfontolni, hogy a lehúzót milyen csatlakozásra használják, mert pl. 100 LE-s traktornál nincs szükségünk 3-as kategóriás függesztőkarra, ha pl. olyan traktorplatformhoz fogjuk használni, aminek max. teherbírása 1500 kg.

2. LÉPÉS: Milyen csavarlyukak ("traktorék") legyenek a függesztőkaron?

1. kategória: 19,2 mm-es vagy 25,4 mm-es furatok

2. kategória: Furatok 25,4 mm

3. kategória: 25,4 mm-es vagy 32,4 mm-es furatok

4. kategória: 45,2 mm-es vagy 32,4 mm-es furatok

Lehetőség van lecsökkenő alkalmazására is, amely biztosítja, hogy egy függesztőkar több különböző traktoron, ill csatlakozók. Automata függesztőkarok esetén ill a speciális függesztőkarokon a furatokat egy golyóval határozzák meg, amelyet a függesztőkaron lévő gyorsrögzítő kampóba szorítanak.

3. LÉPÉS: A függesztőkar megfelelő hossza ill a függesztőkar lökete.

Valahogy nincs szabály ill inkább nincs pontos szabvány arra vonatkozóan, hogy egy hidraulikus függesztőkarnak mekkora lökettel kell rendelkeznie egy adott traktortípushoz. Ez elsősorban a traktor típusától és a traktor tartozékoktól függ, amelyekhez szánják. Általában több traktortartozékhoz használják, amivel rendelkezünk, ezért meg kell határozni valamilyen hosszúságot, amely a legtöbbhöz megfelelő lesz. Általában a legegyszerűbb olyan menetes függesztőkart mérni, amely már a traktoron van. A menetes függesztőkar összenyomott hossza alapján (a furatok közepe meg van mérve) megtaláljuk a legközelebbi hidraulikus függesztőkart és így látjuk a maximális ill. nyújtott hossza és a löketje.

A függesztőkarnak szabványos löketei a következők:
- 160 mm
- 210 mm
- 280 mm
- 400 mm

Az azonos löketű  függesztőkar hossza ekkor magától a típustól függ.

4. LÉPÉS: A függesztőkar típusának kiválasztása.

- szabványos függesztőkar

(normál traktorokhoz használatos)

- automatikus függesztőkar

(ha az alsó támasztókarok gyors rögzítésére szolgáló kampók vannak felszerelve a traktorra)

- speciális függesztőkar

(ha az alsó támasztókarok gyors rögzítésére szolgáló kampók vannak felszerelve a traktorra)

- menetes függesztőkar

(a függesztőkar hossza a menet hosszával meghosszabbítható)

A hidraulikus függesztőkarok traktorokhoz alkalmasak:

Zetor, Fendt, Deutz-Fahr, Massey Ferguson, Fiat, John Deere, Case, Renault, IMT, Ursus, Steyr, Hürlimann, Lamborghini, Same, Landini, Valtra, Class, New Holland, Caterpillar, Bobcat, Volvo, Carraro, Yanmar, Štore, Lindner, Solis.
