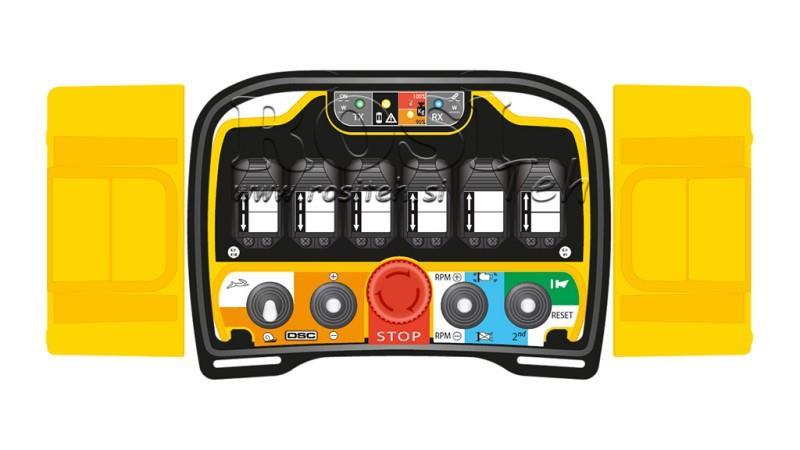

FUNKCIJE, KI JIH OMOGOČA RADIJSKI NADZOR:

Oznaka Rabbit / Snail je funkcija za hitrosti, zajec (rabbit) vam omogoča 100% izhodno hitrost na vseh ročicah, polž (snail) pa 50%.

Oznaka DSC (Dynamic speed control) je funkcija, ki v ''polžjem'' načinu omogoča operaterju začasno povečanje izhodne moči (hitrosti). S to funkcijo lahko povečate ali zmanjšate hitrost in te nastavitve ostanejo, dokler se sprejemnik ne izklopi. Ko ponovno vklopite sprejemnik, se hitrost vrne nazaj na privzete vrednosti, dodeljene ''polžu''.

Oznaka IN-SLOW je digitalni vhod, namenjen dvižnim ploščadi (tistim, na katerih so operaterji). Če je ta zatič aktiviran (običajno je mehansko stikalo, ki se samodejno aktivira, ko je dvižna ploščad nameščena na žerjav), gredo vsi premiki neposredno na 10% hitrosti in je dovoljen le en premik naenkrat. To je v skladu s posebnimi normami za dvižne ploščadi.

Oznaka RPM +/- običajno pri povečanju števila vrtljajev motorja, povečate pritisk olja, tako da postane hitrost žerjava hitrejša ali počasnejša.

Oznaka MOTOR on/off funkcija namenjena motorju tovornjaka (če ga le-ta podpira).

Oznaka LIGHTS on/off funkcija je dodaten izhod na sprejemniku za upravljanje luči tovornjaka (če ga le-ta podpira), tako omogoča operaterju delo v temi.

Oznaka Load indication 90%/100% je funkcija, ki je združena z upravljanjem podatkov o žerjavu s povratnimi informacijami. Če žerjav podpira funkcijo, lahko prejmemo informacijo, da tovor presega 90% in ali 100% obremenitve, v tem primeru zasveti LED luč na oddajniku.

POMEMBNO: Za pravilno konfiguracijo in delovanje radijskega proporcionalnega krmilnika, nam prosim posredujte podatke za naslednje tri postavke iz sledeče fotografije spodaj:

1. Dolžina center med vreteni, definirana razdalja od centra vretena do naslednjega centra vretena - podano v mm.

2. Hod vretena iz nulte (0) pozicije v mm v eno smer, definirana razdalja za pomik vretena v eno smer iz začetne pozicije (0), ko prestavimo ročico v eno smer - podano v mm,

3. Napetost 12/24V, definiran izvor napetosti napajanja - 12V ali 24V.

RAZŠIRITEV HODA POSAMEZNEGA SEGMENTA:

Pri hodu vretena do 13 mm razširitev posameznega segmenta ni potrebna. Dimenzije so sledeče (primer za hod 13 mm v vsako smer):

Pri hodu vretena nad 13 mm pa je potrebna RAZŠIRITEV HODA POSAMEZNEGA SEGMENTA (12-20mm) ZA VENTIL. To velja za vsak segment posebej. Toliko, kot je segmentov, toliko je potrebno dodati razširitev. V kolikor imate štiri vretena, so torej potrebne štiri razširitve. Dimenzije so sledeče (primer za hod 20 mm v vsako smer):

Brez razširitve (hod do 13 mm)	Z razširitvijo (hod nad 13 mm)
