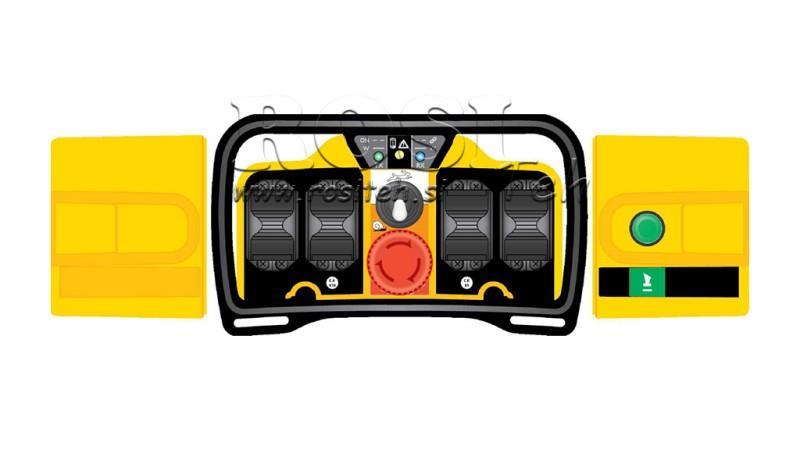

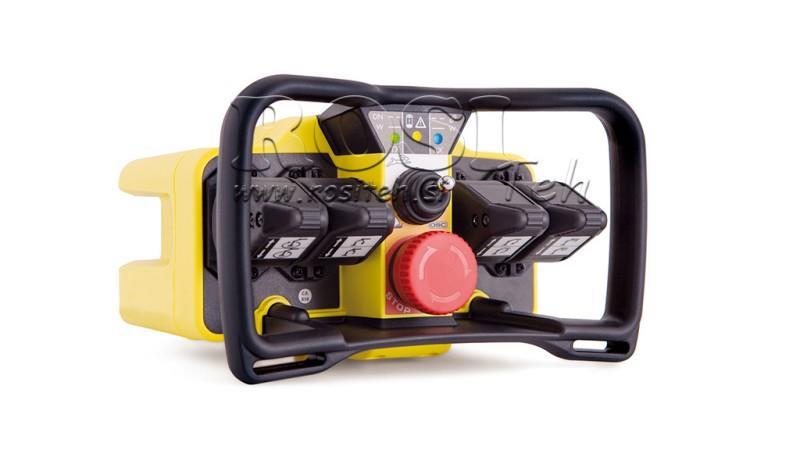

FUNÇÕES HABILITADAS PELO CONTROLE REMOTO:

A etiqueta Coelho / Caracol é uma função de velocidade, o coelho permite 100% de velocidade de saída em todas as alavancas, enquanto o caracol permite 50%.

IMPORTANTE: Para configuração e operação corretas do controlador proporcional por rádio, por favor, forneça-nos os dados para os seguintes três itens da fotografia abaixo:

1. Comprimento do centro entre os fusos, distância definida do centro de um fuso ao centro do próximo fuso - dado em mm.

2. Curso do fuso a partir da posição zero (0) em mm em uma direção, distância definida para mover o fuso em uma direção a partir da posição inicial (0), quando movemos a alavanca em uma direção - dado em mm,

3. Tensão 12/24V, fonte de tensão de alimentação definida - 12V ou 24V.

EXTENSÃO DO CURSO DE CADA SEGMENTO:

Para um curso de fuso de até 13 mm, a extensão de cada segmento não é necessária. As dimensões são as seguintes (exemplo para um curso de 13 mm em cada direção):

Para um curso de fuso acima de 13 mm, extensão é necessária EXTENSÃO DO CURSO DE CADA SEGMENTO (12-20mm) PARA VÁLVULA. Isso se aplica a cada segmento individualmente. Quantos segmentos houver, tantas extensões são necessárias. Se você tiver quatro fusos, então quatro extensões são necessárias. As dimensões são as seguintes (exemplo para um curso de 20 mm em cada direção):

Sem extensão (curso até 13 mm)	Com extensão (curso acima de 13 mm)
