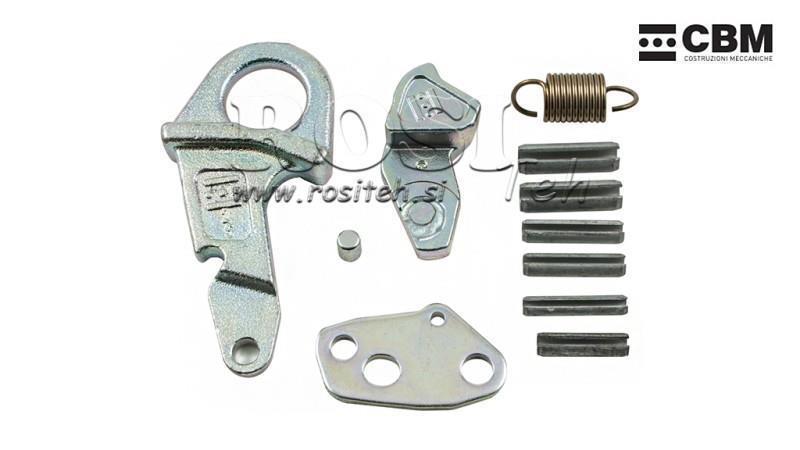

GREITO PRIKABINIMO KABLIO REMONTO KOMPLEKTAS CAT.1 CBM

Aprašymas:

PRIEŽIŪROS ARBA KEITIMO INSTRUKCIJOS

Reguliariai plaunant vandeniu, t.y., reguliariai pašalinant dirvožemį, purvą ir kitas priemaišas, kabliukai nereikalauja specialių intervencijų. Plaunimo dažnumas priklauso nuo darbo tipo ir reljefo. Tačiau gali nutikti, kad reikia pakeisti kai kurią nusidėvėjusią dalį.

Norint pakeisti kabliuko vidines dalis, rekomenduojama nuimti apatinės rankos. Norint išardyti, reikia:
1.) Išvalyti kabliuko vidų, pašalinant purvą, dirvožemį ir kitas priemaišas.
2.) Atlaisvinti spyruoklę (9) nuo kaiščio (3) ir ištraukti spyruoklinį kaištį (2). (Paveikslas 1)
3.) Sujungti kaištį (4) su anga (5) ir ištraukti. (Paveikslas 2)
4.) Nuimti valdymo svirtį (6) iš viršutinio atidarymo ir nuimti varžtą, plokštelę ir spyruoklės surinkimą (7-8-9) iš šono.
5.) Nuimti elastingus kaiščius (1A-1B)

PERKOMPONAVIMAS

1.) Įdiekite kojas (1A-B), užtikrindami, kad 1A-B būtų orientuoti kaip parodyta paveikslėlyje 3 (įpjova žemyn)
2.) Įdėkite užrakto surinkimą – plokštelę ir spyruoklę (7-8-9), sujungdami plokštelę su užraktu. (paveikslas 3.)
3.) Sujunkite angą (12) plokštelės (8) su anga (5) kabliuke, įdėkite svirtį (6) per viršutinį atidarymą. Uždengti kabliuką plokštelė ir pritvirtinti ją kaiščiu. (Paveikslas 2)
4.) Sujunkite užrakto surinkimą, plokštelę ir spyruoklę su kabliuko korpusu ir pritvirtinkite kaiščiu (2), užtikrindami, kad kaištis būtų sujungtas su viršutinėmis angomis ir apatine kabliuko dalimi.
Galiausiai pritvirtinkite spyruoklę (9) prie kaiščio (3). (Paveikslas 1)

Vaizdo Gidas

Vaizdo demonstracija apie keitimą:
