Leírás:

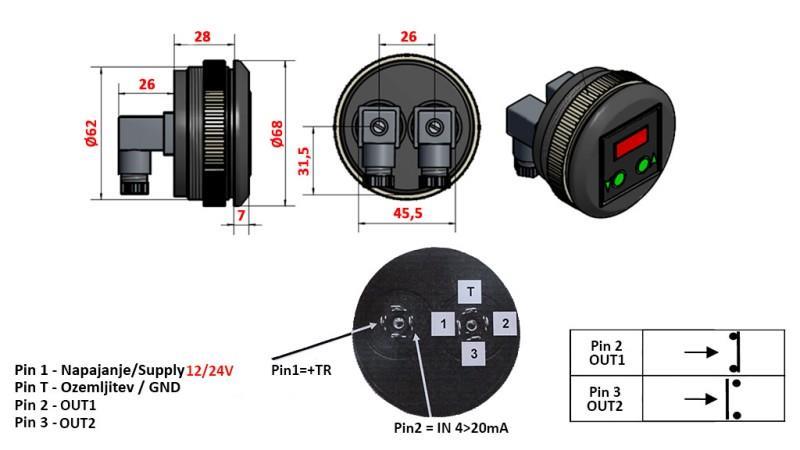

A 'KD5' sorozat elektronikus nyomáskapcsolói 4> 20mA vagy 0>10Volt bemeneti jelekkel működnek. Funkciójuk a nyomásérték folyamatos megjelenítése riasztási küszöbértékek beállításának lehetőségével. A KD5 sorozat esetében a 63 mm-es fúrási átmérőjű panelekre történő telepítés lehetséges a hagyományos manométerek helyett. A KD5 sorozat képes mérni a két 4> 20mA jel közötti különbséget is. A számok vizualizálása -999-től 9999-ig, programozható tizedesvesszővel.

MŰKÖDÉS:

A nyomáskapcsolón P1 és P2 gombok találhatók. Minden gombnak két értéke van: P1(PL1 és PL2) és P2(PH1 és PH2).

P1 = a minimális nyomás beállítása (PL1 és PL2)

P2 = a maximális nyomás beállítása (PH1 és PH2)

PL1 = minimális beavatkozási pont OUT1 (nyomja meg 1x a P1-et a PL1 eléréséhez)

PL2 = minimális beavatkozási pont OUT2 (tartsa lenyomva a P1 gombot a PL2 eléréséhez)

PH1 = maximális beavatkozási pont OUT1 (nyomja meg 1x a P2-t a PH1 eléréséhez)

PH2 = maximális beavatkozási pont OUT2 (tartsa lenyomva a P2 gombot a PH2 eléréséhez)

Nyomja meg azt a gombot, amelyen a nyomást meg kell változtatni (P1 vagy P2), az érték (PL1 és PL2) megjelenik P1 esetén, és az érték PH1 és PH2 P2 esetén.

Ezután a nyomás megváltoztatásához nyomja meg a ▼ gombot (P1) a csökkentéshez, vagy a ▲ gombot (P2) az érték növeléséhez.

Várjon néhány másodpercet, és a tényleges nyomásérték elmentésre kerül. A beállított nyomás akkor kerül mentésre, amikor villog a kijelzőn. Ezután visszatér az alapértelmezett 0.0 kijelzéshez.

Ismételje meg ugyanazt a folyamatot a többi beavatkozási pontra.

FONTOS: A biztonság és a megfelelő működés érdekében a PL1 = PL2 értékeknek egyenlőnek kell lenniük, és a PH1 = PH2 értékeknek is egyenlőnek kell lenniük.
